一體化凈水器說明書目錄

　　1.概述

　　2.設計原理

　　3.主要組成部分

　　-原水系統

　　-混凝系統

　　-沉淀系統

　　-過濾系統

　　-消毒系統

　　-自動控制系統

　　4.工作流程

　　5.操作說明

　　-啟動前檢查

　　-啟動操作

　　-正常運行

　　-停機操作

　　-維護與保養

　　6.安全注意事項

　　7.常見問題及解決方法

　　8.結論

　　9.概述

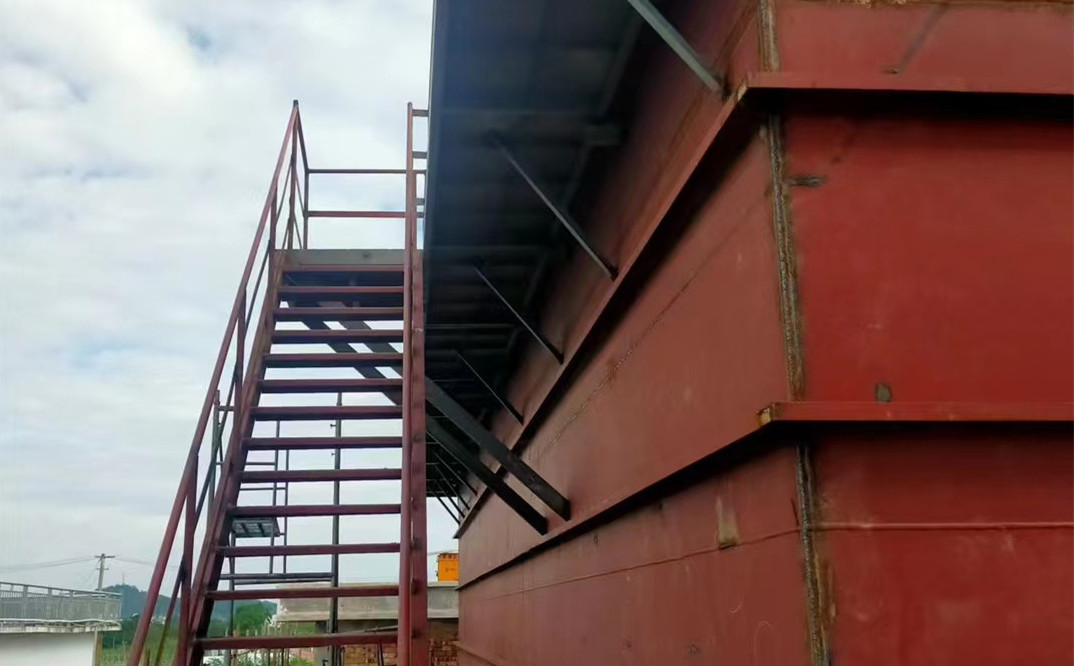

　　一體化凈水系統是一種將原水處理、混凝、沉淀、過濾、消毒等多種處理工藝集成在一個設備中的先進水處理系統。該系統結構緊湊，操作簡便，自動化程度高，適用于各類中小型自來水廠及農村、山區的飲用水處理。本文由一體化凈水器廠家青島樂中環保科技為大家詳細介紹一體化凈水系統的設計原理、主要組成部分、工作流程、操作說明、維護保養及安全注意事項。

　　10.一體化凈水系統設計原理

　　一體化凈水系統通過將傳統的水處理工藝模塊化，集成在一個設備中，利用現代自動控制技術，實現了對水質的高效凈化。其主要設計原理包括：

　　-混凝沉淀：利用化學藥劑使水中的懸浮物及膠體顆粒絮凝形成絮體，通過重力作用沉淀下來。

　　-過濾：通過多介質過濾器將水中的細小顆粒物進一步去除。

　　-消毒：采用紫外線或氯消毒，殺滅水中的病原微生物，確保水質安全。

　　-自動控制：利用PLC自動控制系統，實現對各個工藝流程的自動化管理，提高系統的運行效率和穩定性。

　　11.一體化凈水系統構造

　　原水系統

　　原水系統包括原水泵及原水管道，其功能是將待處理的原水輸送到一體化凈水設備。原水泵根據實際需要選擇合適的揚程和流量，確保原水能夠順利進入處理系統。

　　混凝系統

　　混凝系統由混凝池、加藥裝置及攪拌設備組成。原水首先進入混凝池，通過加藥裝置投加混凝劑（如硫酸鋁、聚合氯化鋁等），在攪拌設備的作用下，混凝劑迅速與水中的懸浮物和膠體顆粒發生反應，形成較大的絮體。

　　沉淀系統

　　混凝后的水進入沉淀池，在重力作用下，絮體逐漸下沉，沉積在池底，形成污泥。沉淀后的清水通過溢流堰進入下一處理單元。沉淀系統設計時應考慮水力條件，確保絮體的有效沉降和凈水的穩定輸出。

　　過濾系統

　　過濾系統包括多介質過濾器（如石英砂、活性炭、無煙煤等）。經過沉淀的水進入過濾器，水中的細小懸浮物被過濾介質截留，從而進一步提高水的清澈度。多介質過濾器的定期反洗是保證其長期穩定運行的關鍵。

　　消毒系統

　　消毒系統采用紫外線或氯消毒裝置。經過過濾的清水進入消毒裝置，通過紫外線照射或氯的殺菌作用，徹底殺滅水中的病原微生物，確保出水水質符合飲用水標準。消毒系統設計時應確保接觸時間和劑量達到滅菌要求。

　　自動控制系統

　　自動控制系統由PLC（可編程邏輯控制器）、傳感器及執行機構組成。PLC根據預設程序和傳感器反饋的數據，自動控制各處理單元的運行狀態，包括泵的啟停、加藥量的調節、反洗周期的設定等。自動控制系統提高了操作的便捷性和系統運行的可靠性。

　　12.一體化凈水器系統工作流程

　　一體化凈水系統的工作流程如下：

　　1.原水輸送：原水泵將原水輸送至混凝池。

　　2.混凝反應：加藥裝置投加混凝劑，在攪拌作用下形成絮體。

　　3.沉淀：絮體在沉淀池中沉降，形成污泥，清水通過溢流堰進入過濾單元。

　　4.過濾：清水通過多介質過濾器，細小懸浮物被截留，出水更加清澈。

　　5.消毒：清水進入消毒裝置，通過紫外線或氯消毒，殺滅病原微生物。

　　6.出水：處理后的清水進入清水池，供給用戶使用。

　　7.操作說明

　　啟動前檢查

　　1.檢查設備狀態：確保所有設備處于正常狀態，無故障報警。

　　2.檢查原水水源：確認原水水源充足且水質基本符合要求。

　　3.檢查加藥裝置：加藥裝置中的藥劑是否充足，攪拌設備是否正常運轉。

　　4.檢查電源及控制系統：確認電源電壓穩定，控制系統無異常。

　　啟動操作

　　1.開啟原水泵：啟動原水泵，將原水輸送至混凝池。

　　2.開啟混凝系統：啟動攪拌設備，加藥裝置開始投加混凝劑。

　　3.開啟沉淀系統：確保沉淀池水位正常，溢流堰暢通。

　　4.開啟過濾系統：啟動多介質過濾器，開始過濾操作。

　　5.開啟消毒系統：啟動消毒裝置，確保消毒過程順利進行。

　　正常運行

　　1.定時檢查各系統運行狀態：包括泵、加藥裝置、過濾器及消毒裝置的運行情況。

　　2.監測水質參數：定期檢測出水水質，確保其符合標準要求。

　　3.記錄運行數據：包括流量、壓力、加藥量及水質檢測結果等。

　　停機操作

　　1.逐步關閉各系統：先關閉消毒裝置，再關閉過濾系統，最后關閉原水泵及混凝系統。

　　2.清理設備：清洗沉淀池和過濾器，確保無殘留污泥和濾料堵塞。

　　3.斷電操作：關閉控制系統電源，確保設備完全停機。

　　維護與保養

　　1.定期檢查設備：檢查泵、加藥裝置、攪拌設備及過濾器的運行情況，及時更換易損部件。

　　2.清洗過濾介質：定期反洗多介質過濾器，確保其過濾效果。

　　3.藥劑補充：及時補充加藥裝置中的藥劑，確保混凝效果。

　　4.維護消毒裝置：定期檢查紫外燈管或氯投加器的工作狀態，及時更換耗材。

　　5.安全注意事項

　　6.操作安全：操作人員應經過專業培訓，熟悉設備操作規程。

　　7.電氣安全：確保設備電源接地良好，防止漏電事故發生。

　　8.化學安全：加藥時應佩戴防護裝備，防止藥劑接觸皮膚或眼睛。

　　9.維護安全：設備維護時應先斷電，確保機械部分停止運轉后再進行操作。

　　10.常見問題及解決方法

　　混凝效果不佳

　　-原因：藥劑投加量不足或混凝劑種類不合適。

　　-解決方法：調整藥劑投加量或更換混凝劑種類，確保絮體形成。

　　過濾效果下降

　　-原因：過濾介質堵塞或反洗不徹底。

　　-解決方法：加強反洗頻率，必要時更換過濾介質。

　　消毒效果不足

　　-原因：消毒劑投加量不足或消毒裝置故障。

　　-解決方法：調整消毒劑投加量，檢查并維修消毒裝置。

　　出水量減少

　　-原因：原水泵或過濾器堵塞。

　　-解決方法：檢查原水泵及過濾器，清理堵塞物，確保暢通。

　　一體化凈水系統作為一種高效、集成化的水處理設備，具有占地面積小、操作簡便、自動化程度高等優點。通過嚴格的設計和合理的操作維護，可以確保出水水質穩定，符合飲用水標準，滿足用戶的需求。在實際應用中，應根據具體情況選擇合適的設備配置，并做好日常維護保養，確保系統的長期穩定運行。
