一、一體化污水處理設備簡介

一體化污水處理設備近幾年已在國內得到廣泛應用，青島樂中環?？萍嫉亩囗椉夹g指標都優于國內同類產品，經過多個工程項目的實踐和檢驗，證明該設備技術先進、運行穩定、管理操作簡單。  一體化凈水設備集混凝、沉淀、過濾、加藥、消毒于一體，將混濁的原水凈化成清水，相當于一個具有全套凈化處理功能的凈水站。一體化凈水設備全自動控制運行，可實現無人值守、是工廠首先選擇的理想、可靠的小型凈水站。

設備工藝參數合理，結構緊湊，處理效果好，出水穩定可靠，可有效地去除水中雜質、懸浮固體、藻類及微生物，還可去除臭味及鐵錳，處理后水質清澈、透明，優于國家飲用水濁度標準。  設備適用于以江河、湖泊、海水等為水源的工業用水、生活飲用水處理，也可用于污水或廢水的物化法處理（即一級半處理）及中水回用。范圍遍及村鎮飲用、電力、石油、化工、煤炭、冶金、電子、食品、紡織、內河船舶、野外作業等行業的小規模用水，其處理能力在1t/h~200t/h，幾套設備組合可滿足小城鎮級的用水需求。

一體化凈水設備融合“接觸絮凝沉淀水處理技術”和“多元優化澄清工藝控制系統”等多項技術優勢。該設備可采用不銹鋼、碳鋼或PVC材質，主體凈化設備包括三部分核心裝置——直列式混合裝置、星形反應（絮凝）裝置、V形斜板沉淀裝置。

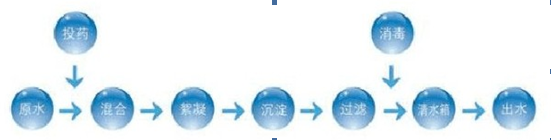

二、一體化污水處理設備工藝流程

三、原理構造

1.一體化污水設備綜合混合、絮凝（反應）、沉淀、過濾、加藥、消毒等凈水工藝于一體，把水廠的整個凈水工藝小型化、設備化；也可根據實際工程的不同需要和水質用途的不同，進行適當的組裝或拆分。

2.小型凈水設備大幅度提高了混合、絮凝與沉淀的過程，可代替現有的小型凈水器，滿足小規模人群的用水需求。

3.一體化凈水設備基本構造包括：主體凈水設備（含混合器、絮凝裝置、沉淀裝置、過濾裝置），加藥裝置，消毒裝置，自動控制系統等。

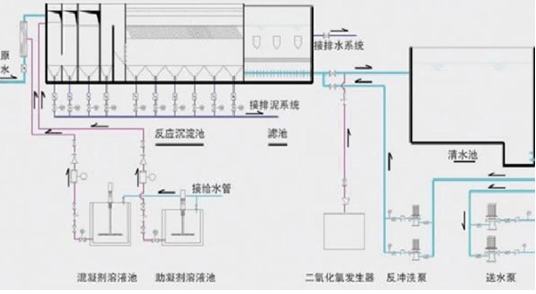

四、工藝流程圖示

五、工藝技術特點

           1.出水水質穩定優良。

沉后水濁度＜1NTU，濾后水濁度＜0.5NTU，濁度指標可達到歐共體標準。

2.抗沖擊負荷能力強。 能適應水質水量變化，并可間斷或連續運行，處理性能穩定。

3.適用水質廣泛。 對各地的不同水系、不同水質均有比較好的效果，可應用于原水凈化、中水回用和污（廢）水物化法處理等。

   4.結構緊湊，占地少。

   5.設備使用壽命長。

   6.基建量少，投產快，易組合配套，利于工程分期建設。

   7.安裝方便、操作簡單。

   8.自動化程度高，可實現無人值守。

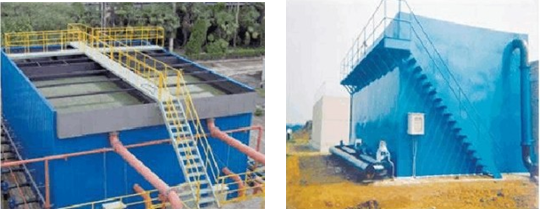

六、一體化污水處理設備平面、剖面圖

          1.本設備安裝時可按外形尺寸設置基礎，但無需設置地腳螺栓。為便于運行管理，可在設備基礎周圍設置排水溝，排水接入下水道。

   2.設備基礎平面尺寸為設備外形尺寸每側向外增加0.5米。設備周邊需留有1米以上檢修和操作空間。  設備已預留出標準法蘭接口，管道與設備系統采用法蘭連接，安裝簡便。

          3.設備直接坐落在水泥基礎上，無需做預埋件，產水量20m3/h以上設備基礎需配構造筋，以防產生不均勻沉降。電氣條件：電源380V、50HZ。

          4. 沉淀池應進行定期排泥，每天至少2次，濁度高時，應增加排泥次數。

          5. 本套主體設備包括混合、絮凝（反應）、沉淀、過濾，其它輔助設備可按用戶要求配置。如不需過濾部分請在定貨時說明。
